风电发电该如何选择防雷器?

发布日期:2021-11-01 作者:凯利锋 点击:

风电机组各部件的防雷

1.叶片叶尖被雷击中的位置占多,由于雷电击中叶尖后,释放大量能量,强大的雷电流使叶尖结构内部的温度急骤升高,水分受热汽化膨胀,从而产生很大的机械力,造成叶尖结构爆裂破坏,另一种就是雷击造成的巨大声波,对叶片结构造成冲击破坏。

防雷方法:降低被击物体结构内部阻抗,对地形成通路,叶片上翼面复合材料中加入具有良好导电性能和比重轻的碳纤维,并在叶尖部位装一个接闪器,通过电缆与叶片法兰连接,再由轮毂通过塔架内的接地线接入地网形成雷电通道。

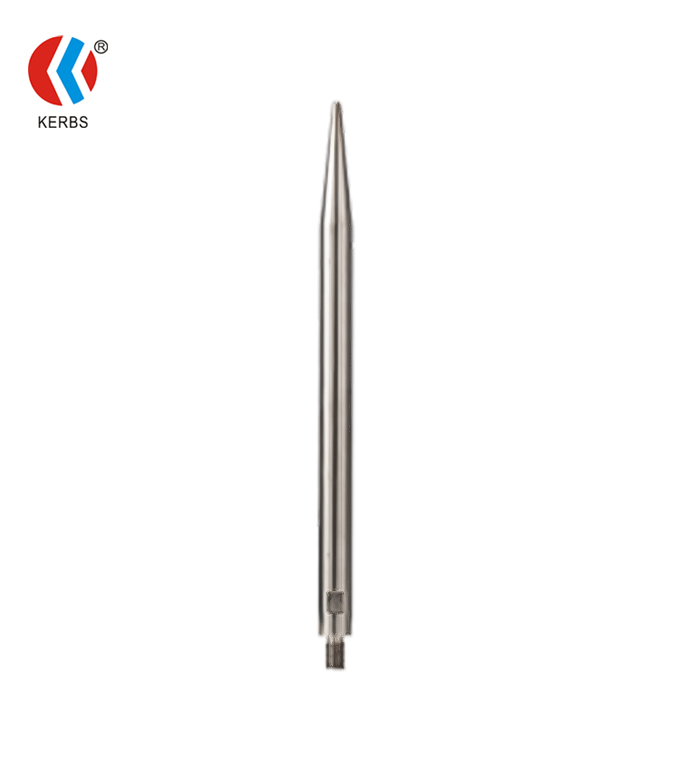

接闪器

2. 机舱内各种柜子:

发电机供电线路:要做电源三级防雷,(有690V、380V)第一级用开关型的防雷器,第二级用限压型80KA防雷器 第三级用限压型40KA的防雷器。

变桨控制柜:一般采用TN-S供电方式,所以要在进线处安装三相100KA防雷器 /单相100KA防雷器/直流24V的电源防雷器/双绞控制信号防雷器

控制室:塔底控制室到机舱控制室的Ups进线安装100KA防雷器,开关电源送到变浆控制柜的UPS需要安装24V 直流防雷器

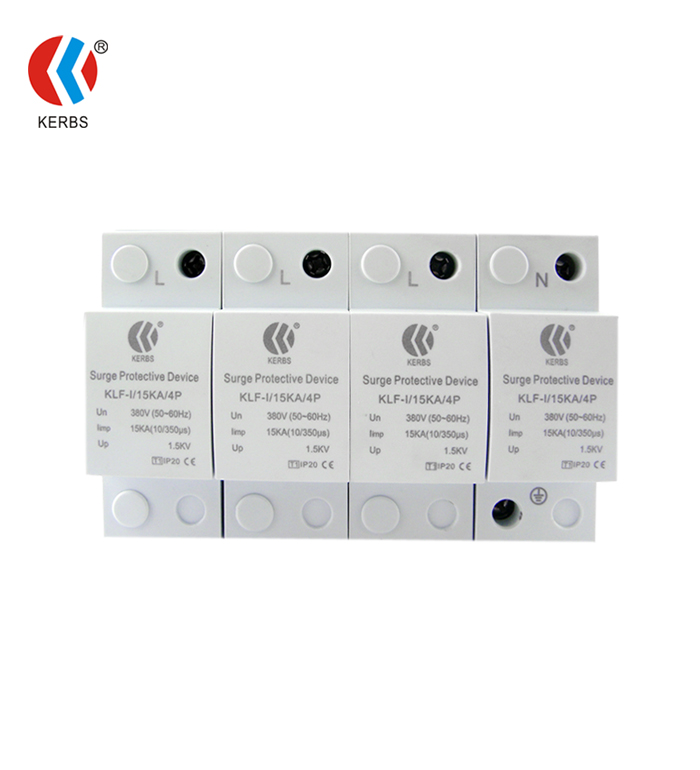

浪涌保护器


塔底设备柜

UPS输出端安装40KA防雷器

变流器到机舱发电机转子出线端安装40KA的电源防雷器   进线端安装100KA电源防雷器

并网柜到发电机转子出线端安装40KA电源的防雷器   进线端安装100KA电源防雷器

各种二次仪表线路安装20KA 电源防雷器

电源防雷器
