安全门禁及一卡通系统防雷方案

发布日期：2022-04-21 作者：点击：

安全门禁及一卡通系统防雷方案

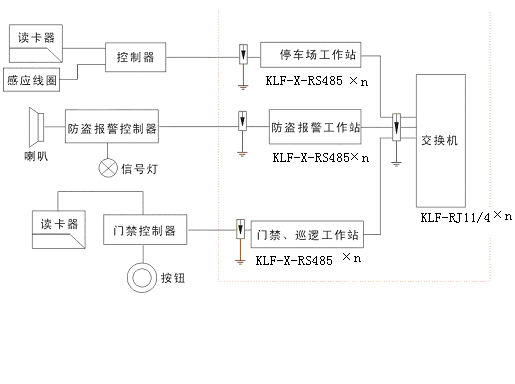

1. 门禁和主机电源线路，安装电源防雷器 KHSY220-10KA/2

2. 门口机和主机的通信线路控制线路，各安装控制信号防雷器 KLF-X-RS485

设计依据

根据 GB 50343-2004《建筑物电子信息系统防雷技术规范》第五章：防雷设计；GB 50057-94（2000版）《建筑物防雷设计规范》第六章：防雷击电磁脉冲；第四节，第6.4.1至6.4.12条LPZ1区对电涌保护器（SPD）的要求及YD/T 5098-2001《通信局（站）雷电过电压保护工程设计规范》第五部分： SPD 的选择；第5.3条：信号线用SPD；第5.5条：计算机、控制终端、监控系统的网络数据线用SPD的要求，参照 IEC 61643-3 《低压系统的电涌保排器》第3部分《在电信系统中SPD的应用》和IEC 61644-1 1997《通信系统用SPD》标准要求，对于通信线路的防护，需对设备进线缆线使用8/20μs波形、通流容量3KA的信号电涌保护器将数千伏的线路感应雷击过电压限制到设备允许值。
