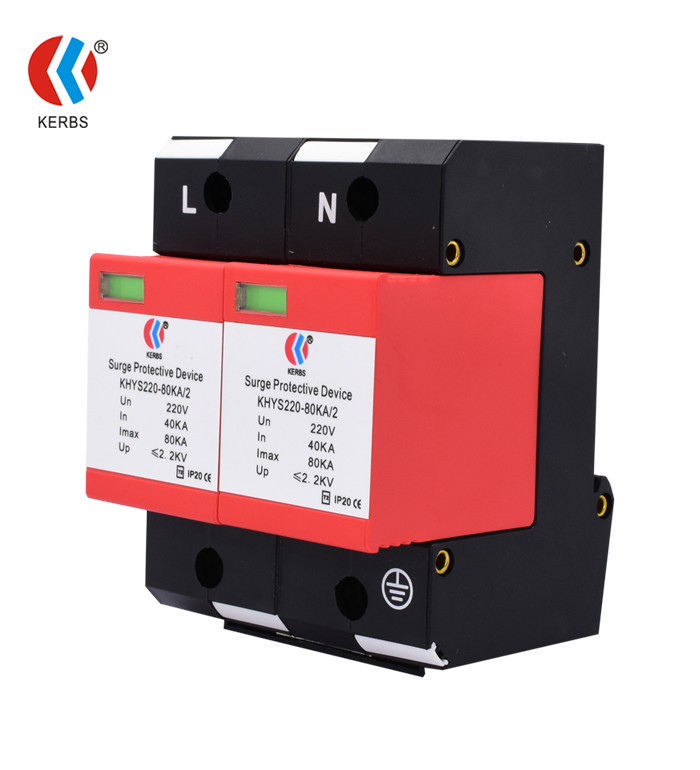

一、产品介绍
电源防雷器(简称SPD)外型美观，安装接线方便，维护简单，能在较恶劣环境下长期稳定工作。
◆ 本产品适用防雷区域：LPZ0B与LPZ1区交界处电源线路的雷电浪涌防护。
◆ 具有工作指示、模块劣化指示等功能。
◆ 采用温控断路技术，内置过流保护电路，彻底避免火险。
◆ 通流量大、漏电流小、响应时间快，特别适用于恶劣的雷电环境。
◆ 适用于交流配电设备的防雷保护，如通信、电视广播、计算机房、自动控制、机电设备及所有配电设备的保护。
二、技术指标
产品型号 | KHYS220-80KA/2 | KHYS220-100KA/2 |
保护级别 | B级 | B级 |
工作电压Un(AC) | 220V | 220V |
最大持续运行电压Uc(AC) | 275V | 275V |
标称放电电流In(8/20μs) | 40KA | 50KA |
最大放电电流Imax(8/20μs) | 80KA | 100KA |
电压保护水平Up | 2.2KV | 2.5KV |
响应时间 | 25ns | |
漏电流 | 20μA | |
保护模式 | L-PE、N-PE (2P) | |
劣化指示 | 绿色：正常；红色：劣化 | |
工作环境 | 温度：-40℃～+70℃，相对湿度＜90% | |
外壳材料 | 阻燃材料 | |
规格尺寸(长×宽×高) | 90×54×62mm | |
重量 | 0.34kg | |
三、产品安装
1、电源防雷器安装在建筑物配电箱或机房的电源进线端，配35mm电气导轨，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。
2、安装时，电源防雷器应与相应规格的保险丝配合安装，其中L为相线，N为零线，PE为地线，切勿错接。安装完成后，检查工作状态是否正常。
3、电源防雷器在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗口呈红色时，表示防雷模块出现故障，应及时维修或更换。
4、适于室内运行，如安装在室外时，必须加装防水外壳。
5、所有接线必须牢固及可靠电气联接。SPD连接线：BVR≥4mm2，接地线：BVR≥6mm2，其引线长度应小于1m且越短越好。
6、防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于4Ω。
