一、产品介绍

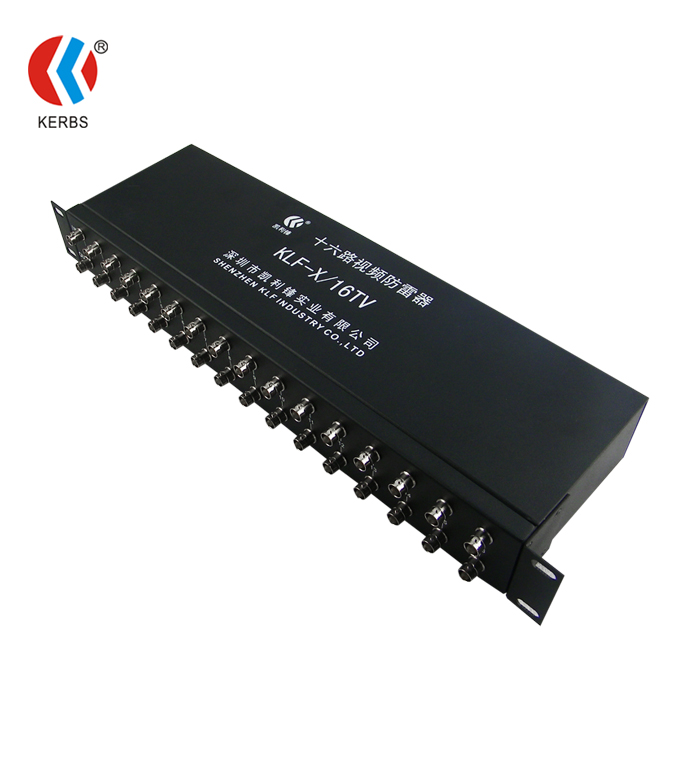

16路视频防雷器符合GB18802.21以及IEC61643-21标准要求进行设计、生产和检测，产品严格按ISO9001质量保证体系进行控制。十六路视频信号防雷器适用于监控系统视频线、矩阵BNC接口、光端机BNC接口、摄像机BNC接口的雷电浪涌防护。
◆ 适用于16路视频BNC接口的雷电浪涌防护。
◆ 视频防雷器采用进口的器件，质量稳定，多级保护、残压低。
◆ 低容量设计、传输性能优异, 响应速度快,通流量大、使用寿命长。
二、技术指标
产品型号 | KLF-X/16TV |
工作电压(Un) | 5V |
额定电流 | 300mA |
标称放电电流In(8/20µs) | 5KA |
最大放电电流Imax (8/20µs) | 10KA |
插入损耗 | ≤0.2dB |
电压保护水平(Up) | 15V |
工作频率 | 10MHz |
响应时间 | ≤1ns |
输入输出阻抗 | 75Ω |
接口型号 | BNC |
被保护芯线 | 同轴型 |
保护端口数量 | 16路 |
工作环境 | 温度：-40℃～+70℃，相对湿度＜90% |
外型尺寸(长×宽×高) | 485×160×60mm |
重量 | 2.2kg |
三、产品安装
1、十六路视频防雷器串联安装于视频信号通道和被保护设备之间，输出端与被保护设备相连。
2、所有接线必须牢固及可靠电气联接。
3、防雷接地应符合防雷规范要求，接地线尽量做到短而直且接地电阻应小于4Ω。接地线≥2.5mm2。
