一、产品介绍

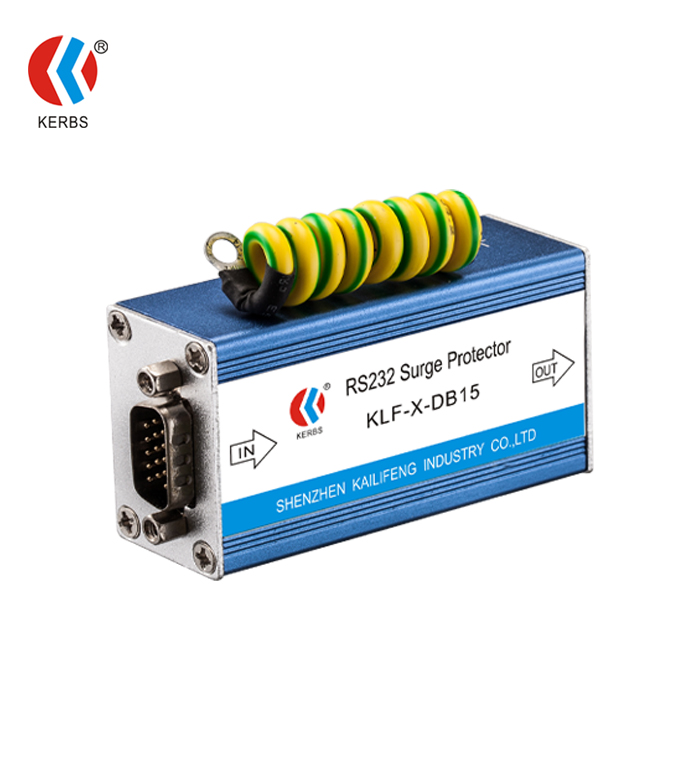

RS232防雷器适用为RS-232接口（15芯）、 RS485/422、有线遥感、遥测、遥控等D型接口的设备提供线线间、线地间的雷击及其它雷电浪涌防护。
◆ 采用泄流、钳位、稳压的原理，实现了高效可靠的抗高压脉冲冲击功能和准确的钳位电压。
◆ 多级保护、残压低, 低电容设计、传输性能优异。
二、技术指标
产品型号 | KLF-X-DB15 |
工作电压 (Un) | 15V |
额定电流 | 300mA |
插入损耗 | ≤0.2 dB |
标称放电电流 In(8/20µs) | 5KA |
最大放电电流Imax(8/20µs) | 10KA |
电源保护水平(Up) | 25V |
工作频率 | 10MHz |
响应时间 | ≤1ns |
接口型号 | DB15(针/孔) |
被保护芯线 | 1～15 |
工作环境 | 温度：-40℃～+70℃，相对湿度＜90% |
规格尺寸(长×宽×高) | 80×40×25mm |
重量 | 0.14kg |
三、产品安装
1、本产品串联安装于信号通道和被保护设备之间，输出端与被保护设备相连。
2、所有接线必须牢固及可靠电气联接。
3、防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于4Ω，SPD的接地线≥2.5mm2，与接地汇流排的距离小于1米。
