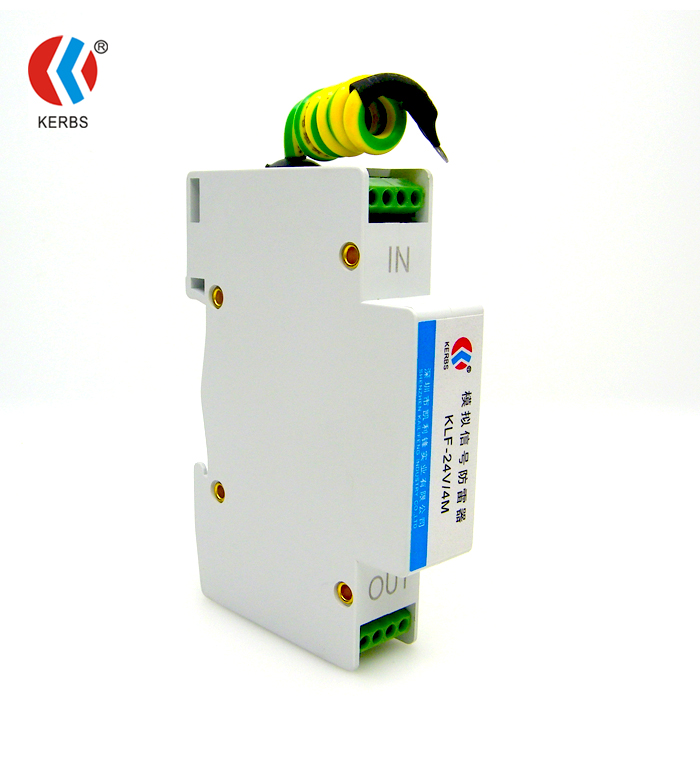

一、产品介绍
模拟量防雷器用于保护从LPZ0到LPZ3区的过程控制信号传输线路（如两线制4~20mA回路、I/O端子等），可以防止敏感控制设（如变送器、 PLC、RS485、RS232、RS422等）受到雷击、静电放电和瞬态过电压的损坏。保护同一路中信号线中的2对线。
◆ 适用于4芯信号线路的雷电浪涌防护。
◆ 模拟信号防雷器采用进口器件，质量稳定，多级保护、残压低、响应速度快。
◆ 采用泄流、钳位的原理，实现了高效可靠的抗高压脉冲冲击功能和准确的钳位电压。
二、技术指标
产品型号 | KLF-05V/4M | KLF-12V/4M | KLF-24V/4M | KLF-48V/4M |
工作电压Un | 5V | 12V | 24V | 48V |
额定电流 | 300mA | 300mA | 300mA | 300mA |
插入损耗 | ≤0.2dB | ≤0.2dB | ≤0.2dB | ≤0.2dB |
标称放电电流In(8/20µs) | 5KA | 5KA | 5KA | 5KA |
最大放电电流Imax(8/20µs) | 10KA | 10KA | 10KA | 10KA |
电压保护水平(Up) | 15V | 20V | 35V | 70V |
工作频率 | 10MHz | 10MHz | 10MHz | 10MHz |
接口型号 | 4p接线端子 | |||
被保护芯线 | 1～4 | |||
工作环境 | 温度：-40℃～+70℃，相对湿度＜90% | |||
外形尺寸(长×宽×高) | 90×18×60mm | |||
重量 | 0.07kg | |||
三、产品安装
1、模拟信号防雷器串联安装于信号通道和被保护设备之间，输出端与被保护设备相连。
2、产品采用35mm导轨安装方式，所有接线必须牢固及可靠电气联接。模拟信号防雷器接地线：BVR≥2.5mm2。
3、防雷接地应符合防雷规范要求，接地线尽可能做到短而直。且接地电阻应小于4Ω。
