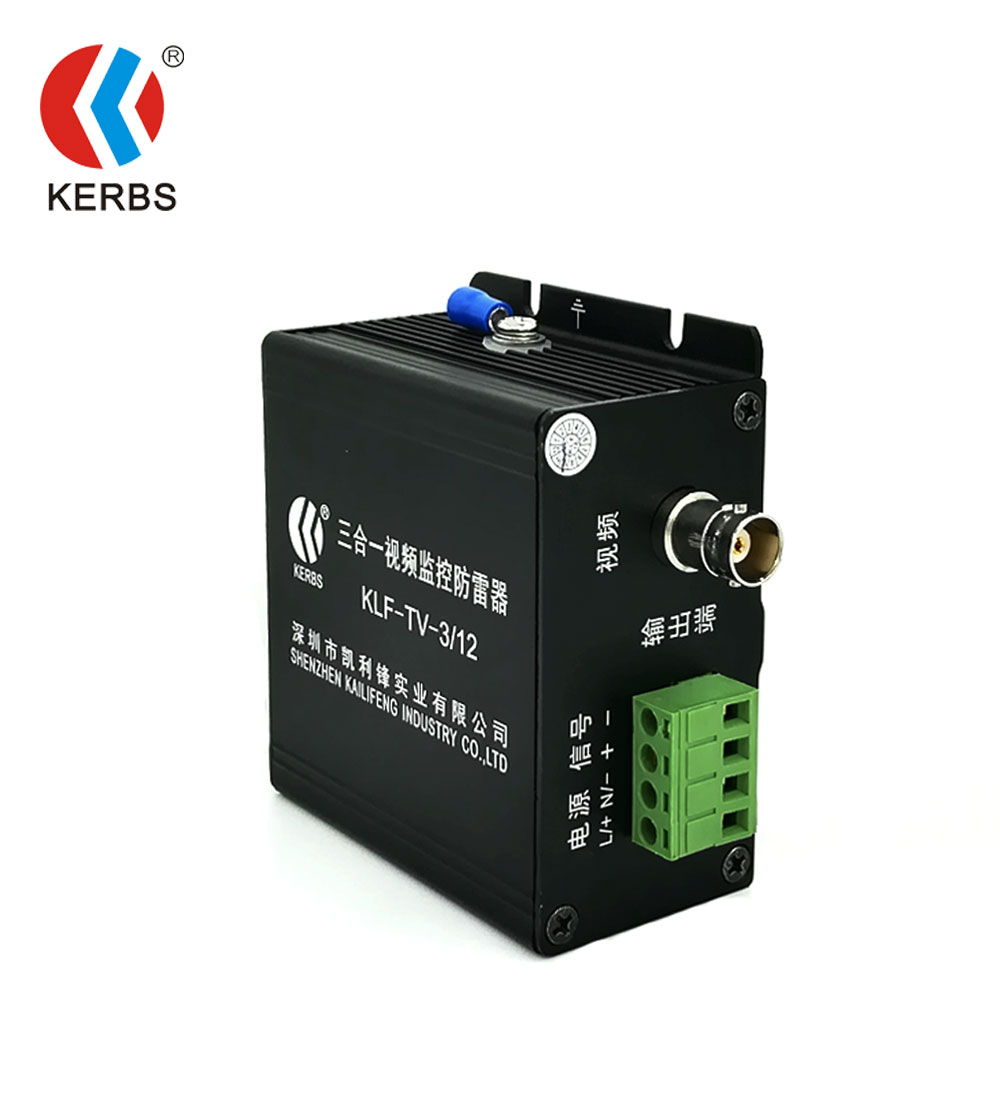

一、产品介绍
三合一防雷器适用于监控系统前端摄像机电源线、视频线、信号控制线的雷电浪涌防护。
◆ 适用高速球、中速球、云台摄像机的防雷保护，工作电压为12V。
◆ 对监控摄像机的电源、视频、控制线进行一体化放浪涌设计，平衡各线路电位。
◆ 能有效防止因电源、视频、控制线等电位差瞬时增大而造成的设备损坏。
二、技术指标
产品型号 | KLF-TV-3/12 | ||
保护范围 | 电源 | 控制 | 视频 |
工作电压 | 12V | 24V | 5V |
额定电流 | 1.5A | 300mA | 300mA |
传输速率(bps) | 1M | 10M | |
标称放电电流In(8/20µs) | 5KA | ||
最大放电电流Imax(8/20µs) | 10KA | ||
电压保护水平Up | 120V | 150V | 15V |
接口型号 | 接线端子 | 接线端子 | BNC75 |
响应时间Tn | 25ns | 1ns | 1ns |
插入损耗 | ≤0.2dB | ≤0.2dB | ≤0.2dB |
工作环境 | 温度：-40℃～+70℃，相对湿度＜90% | ||
外壳材料 | 铝合金 | ||
外形尺寸(长×宽×高) | 103×88×40mm | ||
重量 | 0.31kg | ||
三、产品安装
1、本产品串联安装在摄像机电源线、信号控制线、视频线上，输出端与视频摄像机连接，安装时最好与摄像机距离不超过50m.
2、所有接线必须牢固及可靠电气联接。SPD接地线：BVR≥2.5mm2。
3、防雷接地应符合防雷规范要求，接地线接地电阻应小于4Ω。
