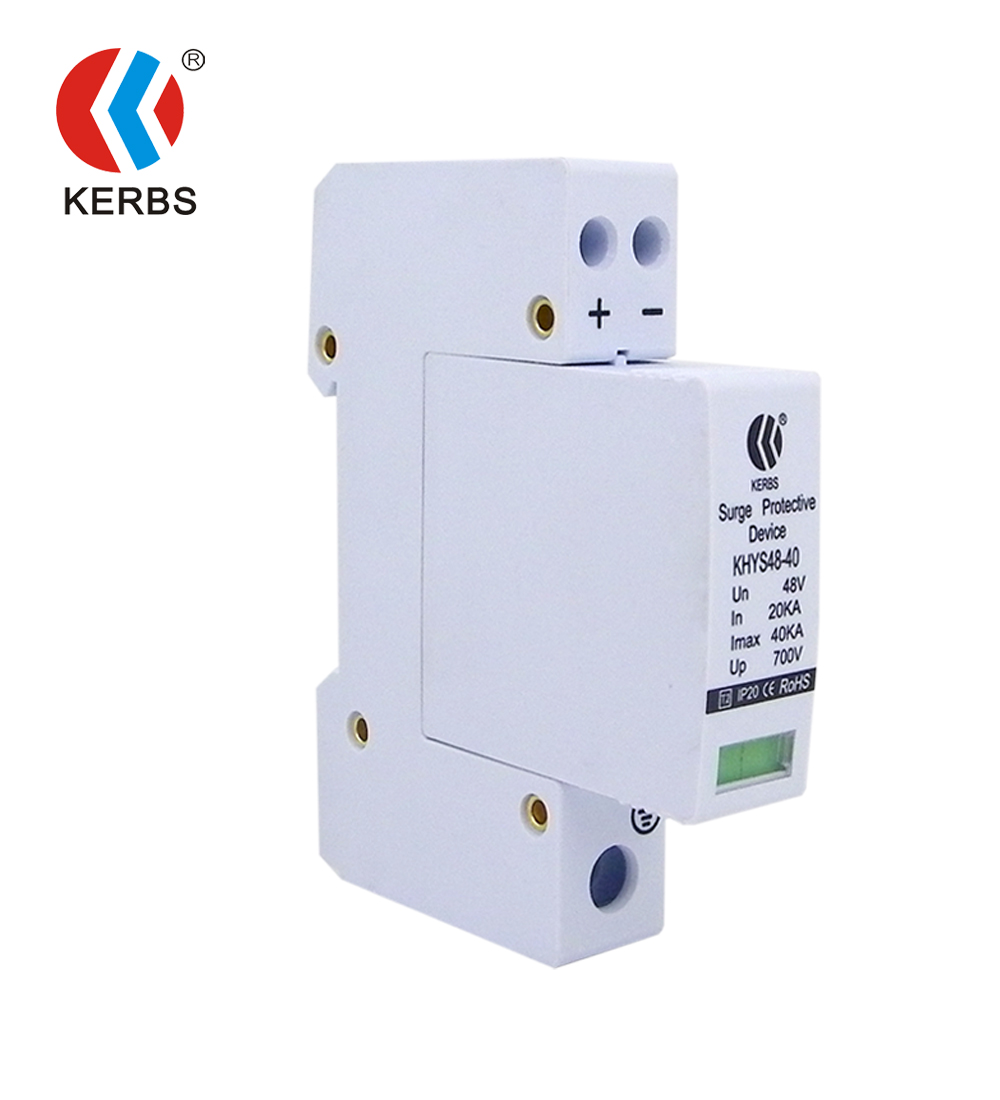

一、产品介绍：
单片直流电源防雷器(简称SPD)采用18MM标准模块，结构紧揍，安装接线方便，维护简单，能在较恶
劣环境下长期稳定工作。SPD能有效防止雷击产生的感应过电压、过电流产生危害。
◆ 采用单片模块设计，节省空间，安装接线方便。
◆ 采用温控断路技术，内置过流保护电路，彻底避免火险。
◆ 具有工作状态指示、模块劣化指示等功能。
◆ 通流量大、漏电流小、响应时间快等特点。
◆ 适用于直流配电设备的防雷保护，如通信、计算机房、自动控制等设备的保护。
二、技术指标
产品型号 | KHYS48-40 |
保护级别 | D级 |
工作电压Un | 48V/DC |
最大运行电压Uc | 75V/DC |
标称通流In | 20KA |
最大通流 Imax | 40KA |
保护水平Up | 700V |
响应时间 | <25ns |
漏电流 | ≤20μA |
保护模式 | +/PE、-/PE |
劣化指示 | 绿色：正常；红色：劣化 |
工作环境 | 温度-40℃+70℃湿度＜90% |
外壳材料 | 阻燃材料 |
规格尺寸 | 18×98×72mm |
重量 | 135g |
三、产品安装
1、浪涌保护器安装在建筑物配电箱或机房的电源进线端，配35mm电气导轨，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。
2、安装时，浪涌保护器应与相应规格的保险丝配合安装，请根据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接。
3、浪涌保护器在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗口呈红色时，表示防雷模块出现故障，应及时维修或更换。
4、适用于室内运行，如安装在室外时，必须加装防水外壳。
5、所有接线必须牢固及可靠电气联接。SPD连接线：BVR≥2.5mm2，接地线：BVR≥4mm2，其引线长度应小于1m且越短越好。
6、 防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于4Ω。
