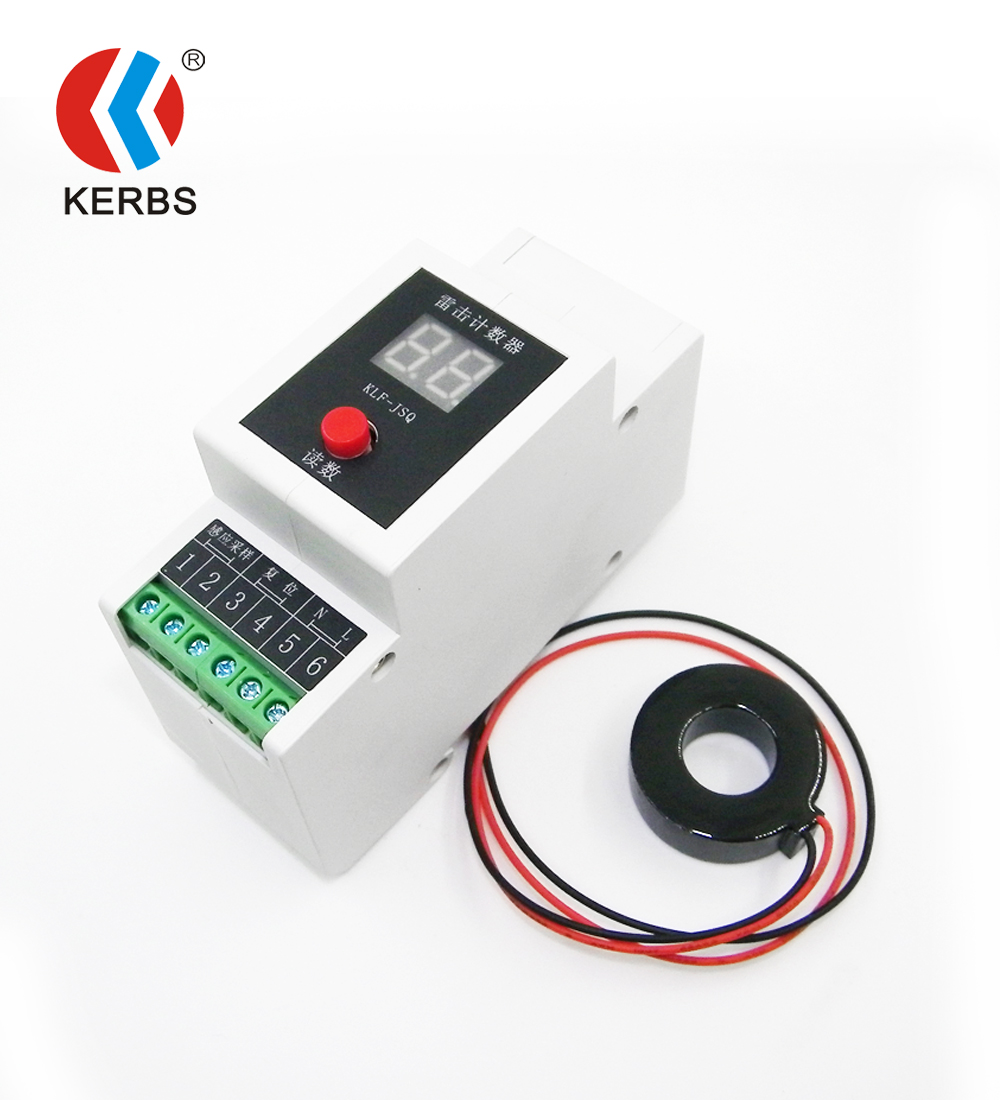

一、产品介绍
雷电计数器具有雷击计数功能，当雷击浪涌电流经过计数器感应线圈后，计数器感应电流而累计雷击次数，雷电计数器主要与防雷模块、防雷箱、避雷针配套使用。
◆ 35mm导轨式安装。
◆ 高准确率计数。
◆ 计数器具有停电数据保存功能，防止停电数据清零的情况发生。
◆ 接线简易，安装方便，实用性强。
◆ 采用单片机控制，耗电非常小，计数准确。
二、技术指标
产品型号 | KLF-JSQ |
启动电流(8/20µs) | 1KA |
额定工作电压(Uc) | 220V |
工作温度 | 温度：-40℃～+70℃，相对湿度＜90% |
规格尺寸 | 90×36×66mm |
重量 | 0.1kg |
三、安装说明
1、安装前必须切断电源，严禁带电操作。
2、采用35mm导轨式安装。
3、安装时请根据安装示意图所示连接，其中L(雷电计数器上的6脚)为相线，N(雷电计数器上的5脚)为零线。
4、传感线圈的两根引出线接在雷电计数器的1脚和2脚(感应采样)，可任意连接，地线穿过传感线圈后接入地网。
5、通电后雷电计数器即显示在“00”状态(否则用电源线短接3脚与4脚)，雷电计数器的启动电流为不小于1kA。按读数按钮进行读数，平时数码管熄灭以省电，按读数按钮显示雷击次数。
