一、产品介绍
电源防雷箱简称SPD，当过电压、过电流侵入SPD回路时SPD内的泄放电路使过电压、过电流得到有效抑制和泄放，使各线路间的电位差基本保持不变，雷击后自动恢复到正常状态，并指示SPD的好坏，在无浪涌的情况下防雷箱系开路状态。
◆ 适用防雷区域：LPZ0B~LPZ3区交界处电源线路的雷电浪涌保护。
◆ 通流量大、残压低,响应时间快。
◆ 具有工作指示、故障指示、雷击计数等功能。
◆ 适用于通信、电视广播、计算机房、自动控制、机电设备及所有配电设备的防雷保护。
二、技术指标

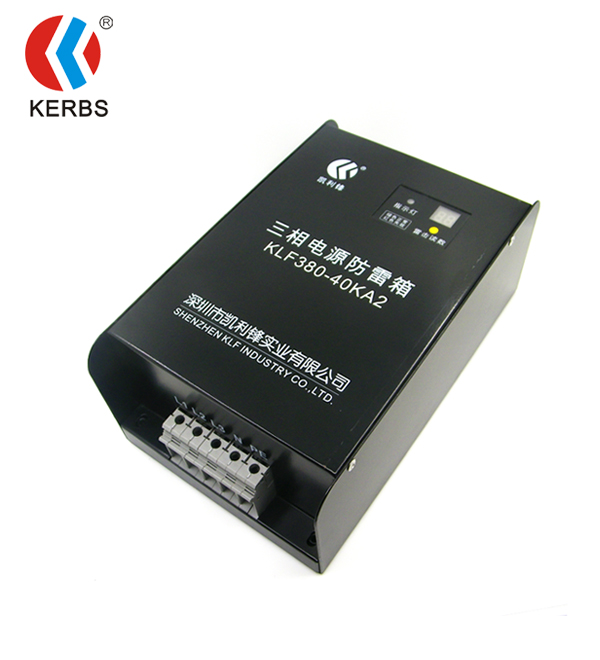

产品型号 | KLF380-40KA2 |
保护级别 | C级 |
工作电压Un(AC) | 380V |
最大持续运行电压Uc(AC) | 385V |
标称放电电流In(8/20μs) | 20KA |
最大放电电流Imax(8/20μs) | 40KA |
电压保护水平Up | 1.8KV |
响应时间 | <25ns |
漏电流 | ≤20μA |
保护模式 | L1 L2 L3-PE、N-PE |
工作环境 | 温度：-40℃~+70℃，相对湿度＜90% |
外壳材料 | 铁质箱体 |
外形尺寸(长×宽×高) | 260×160×96mm |
重量 | 1.65kg |
三、产品安装
1、防雷箱安装在楼层分配电箱或机房配电箱电源进线端，安装前必须切断电源，严禁带电操作。防雷箱可悬挂在墙上或水平放置。
2、安装时，防雷箱应与相应规格的保险丝配合安装，请根据安装示意图所示连接。
3、防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯呈绿色，防雷箱正常工作；指示灯呈红色，防雷箱出现故障，应及时维修或更换。
4、箱体的面板上配有雷电计数器，其中计数范围为0～99，按“读数”按纽，窗口即显示雷击次数。
5、防雷接地应符合防雷规范要求，接地电阻应小于4Ω。
